10”全自动叠片过滤器

全自动叠片过滤器

自清洗叠片过滤器广泛应用于工业、商业领域，如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统、农业、水产养殖、灌溉、废水处理、污水再生、市政供水、自来水厂、大型发电厂、化工企业、及应急情况过滤等领域，过滤等级按后级用水系统或设备对水质的要求、用水场合对水质的要求确定 。

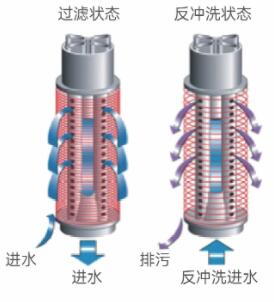

过滤阶段原理
叠片式过滤器浊水通过过滤器进水口进入过滤器内，浊水经叠片滤芯表面通过叠片形成过滤，过滤叠片在弹簧力和水力的作用下被紧紧地压在一起，杂质颗粒被截留在叠片交叉点，经过过滤的水从过滤器主管路中流出，此时三通反冲洗阀处于开启状态。

工作原理

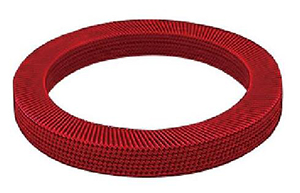

叠片过滤器的滤芯，叠片为杂质过滤载体，它由一组双面带不同方向沟槽的塑料盘片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量的空腔和不规则的通路，这些通路由外向里不断缩小。过滤时，这些通路导致水的过流，最终促使水中的杂质被拦截在各个交叉点上。把若干个盘片叠加安装在过滤芯骨架上，在弹簧和进水的压力作用下就形成了一个外松内紧的过滤单元。每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为12-14mm，叠片材质为优质工程塑料，耐磨性极高。辅以不锈钢弹簧支撑，结构坚固。反冲水流沿叠片内壁切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，保证所有污物均被有效洗净并排出。可使用时间间隔和压力差控制反冲洗的所有步骤。一旦设定完毕，即可长期使用。自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自动反冲洗过程。采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提高过滤性能、过滤水质非常有利， 又可大大减少反洗用水量，通常自耗水量约为0.25%。盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精度。反冲洗阶段原理

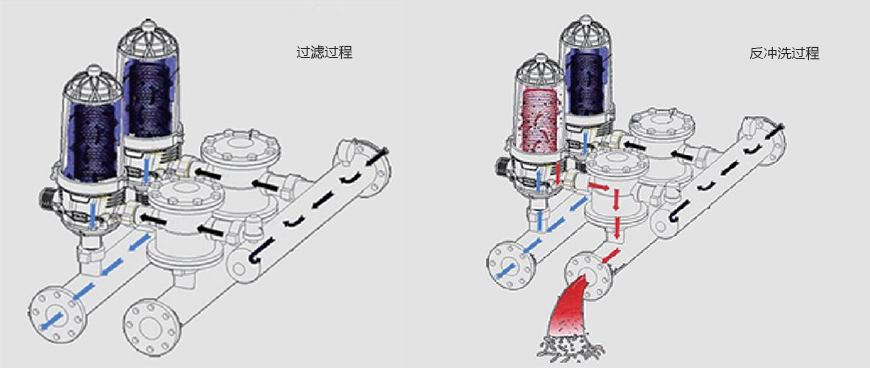

当达到一定的压差时，或设定的时间内系统自动进入反冲洗状态，控制器控制阀门改变水流方向，过滤器底部单向隔膜关闭主通道，反冲洗进入四组喷嘴通道，和喷嘴通道连接的活塞腔内的水压上升，活塞向上运动克服弹簧对叠片的压力，并在叠片组顶部释放活塞空间，同时反冲洗水从四组喷嘴通道上面的喷嘴沿叠片切线的方向高速喷射，使叠片旋转并均匀分开，喷洗水喷洗叠片表面，将截留在叠片上的杂质喷洗甩出。当反冲洗结束时，水流方向再次改变，叠片再次被压紧，系统重新进入过滤状态。

控制系统
采用工业单片PLC自动控制，中文或英文显示。可根据压差或定时控制过滤器自动清洗，并可手动、强制清洗。现场可设定过滤时间、清洗时间。运行信号、清洗信号、故障信号输出及485通讯接口。

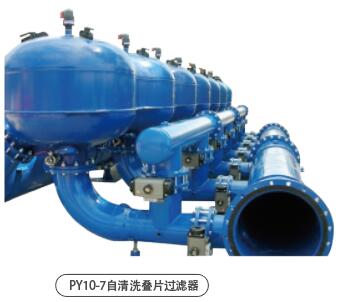

自清洗叠片过滤器
叠片过滤单元材质：增强塑料、碳钢喷环氧树脂、不锈钢          管路材质：碳钢喷环氧树脂、不锈钢
清洗装置：不锈钢           三通反冲洗阀：增强塑料、铸铁          密封圈：丁晴橡、胶硅橡胶               控制箱： PVC


10寸叠片过滤单元参数

进出口尺寸：10”
连接方式：法兰
过滤单元外壳：碳钢、不锈钢
过滤面积：25700cm2
过滤精度(um)： 50、100、200、400
工作压力：0.25MPa—0.6MPa
反冲洗压力：≥0.25MPa
反冲洗时间：10-60S
反冲洗的水耗：≤0.5%
水温：5-60℃

选型参数表

	优质水质			一般水质			较差水质			很差水质			进出水管径
过滤精度 (μm)	200	100	50	200	100	50	200	100	50	200	100	50	外形尺寸见图纸
型号	流量 (m³/h)
PY10-4	2520	2150	1440	1800	1440	1080	1440	1080	790	860	640	430	DN400/DN500
PY10-5	3150	2700	1800	2250	1800	1350	1800	1350	990	1080	810	540	DN500/DN600
PY10-6	3780	3240	2160	2700	2160	1620	2160	1620	1180	1290	970	640	DN600/DN700
PY10-7	4400	3780	2520	3150	2520	1890	2520	1890	1380	1510	1130	750	DN600/DN700
PY10-8	5040	4300	2880	3600	2880	2160	2880	2160	1580	1720	1290	860	DN700/DN1000

过滤等级参考
生活饮用水预处理，工艺用水，细管喷嘴保护            50um
循环水过滤，超滤设备保护给水处理预过滤               100um
循环水，中水处理，废水处理                                 200um

原水水质分类说明
优良水质：城市自来水、从稳定的含水层抽取的井水
一般水质：循环冷却水、经沉淀处理过的地面水、经过有效沉淀和完全生物筛过的排水
较差水质：从水质很差的含水层抽取的地下水、经过有效沉淀但未经过滤，有很少的生物处理的排水、有微生物大量繁殖的地面水。
很差水质：从很脏或富含铁、锰的井中抽取的井水、受洪水影响且未经沉淀的地面水、未经沉淀及生物处理的排水。为保证过滤系统较好的工作状态，此类水质需要进行预处理以提高一个等级。

叠片过滤系统运行
在过滤状态下，浊水从滤芯外面通过叠片，过滤叠片在弹簧力和液力的作用下被紧紧地压在一起，杂质颗粒截留在叠片交叉点，经过过滤的净水从过滤器中流出。
当到达一定压差时或时间，系统自动进入反洗状态，控制器控制阀门改变水流方向，反冲水压使弹簧收紧，使叠片被松开，位于滤芯支柱上的喷嘴沿切线喷射，使叠片旋转，将截留在叠片上的杂质冲洗甩出。
过滤系统有两种运行状态:过滤状态和反冲洗状态。

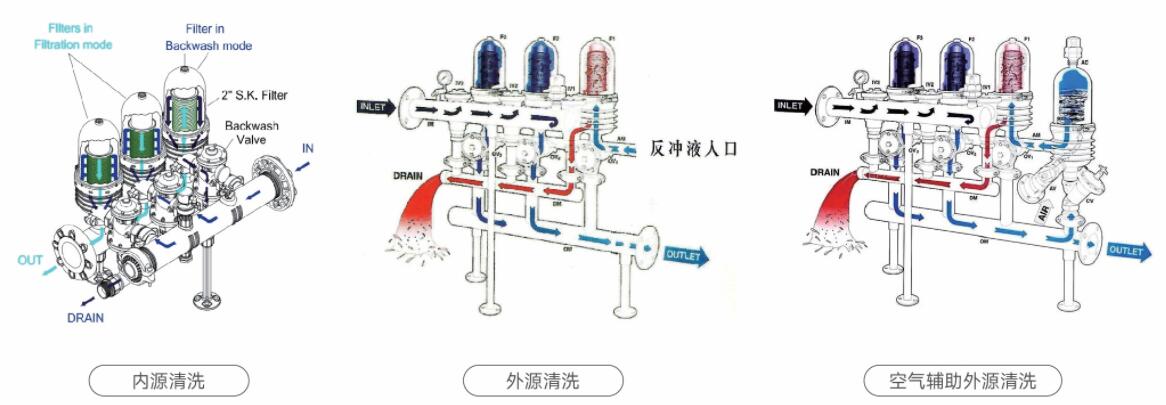

反洗模式
1．内源清洗：利用过滤液的自身压力反冲， 要求过滤出水压力大于2.8公斤。
2．外源清洗，使用泵驱动进行反冲洗（可以是过滤清水，可以是其他来源清洁压力水），泵的压力大于3.5bar,流量为每15M3/H。
3．空气辅助反冲，使用4.5-6bar的空气驱动过滤液反冲洗，空气流速约300L/M。
4．空气辅助外源反冲，使用4.5-6bar的空气驱动其他来源清洁液体反冲洗。


叠片过滤系统应用
循环冷却水过滤
空调冷却水设备和仪器冷却水产品冷却水，防止热交换器、管道、喷嘴、产品的堵塞和污染，保证热交换效率,节水节能,提高冷却水的浓缩比。

所有行业的冷却循环水

喷嘴、热交换器水过滤
清洗，冲洗水回用造纸用水回用工艺水回用储水池清洁
去除水中杂质,保护设备、管道、喷嘴、产品等
冶金、汽车、采矿、造纸、食品饮料、机械、纺织等

软化水系统应用
保护离子交换树脂、下游树脂捕捉
去除水中各种杂质有效保护树脂,延长再生时间,节约反冲水和成本
锅炉水处理水软化和去离子处理

海水过滤
海水淡化预过滤海水养殖海水冷却循环水
去除杂质和海水微生物活体,全塑系统耐腐蚀
海水淡水,海水养殖,海水冷却循环水

废水过滤
废水直接过滤排放生物处理前过滤中水回用前过滤
降低水中颗粒性BOD，COD，降低水中杂质和有机活体(细菌海藻寄生虫)

一般用水过滤
总进水喷洗水,清洗水工艺水,饮用水
去除水中杂质,使水达到应用要求,保护设备,管道,喷嘴,产品等
食品饮料,造纸,纺织,化工,采矿,电子和铸造等

其它水处理系统预处理
水处理行业保护介质过滤器,过滤袋,滤芯
去除水中杂质,延长被保护水处理单元的反冲洗与再生时间和使用寿命,节约反冲水和更换成本

水处理行业

循环回用水过滤

清洗,冲洗水回用、造纸用水回用、工艺水回用、储水池清洁
去除水中杂质,使水达到应用要求,保护设
备食品饮料,医药,汽车,电子,冶金,化工等

叠片过滤器特点
精确过滤
可根据用水要求选择不同精度的过滤盘片，有50微米、100微米、200微米、400微米等多种规格，过滤比大于85%。
彻底高效反洗
由于反洗时将过滤孔隙完全打开，加上离心喷射作用，达到了其他过滤器无法达到的清洗效果。每个过滤单元反洗过程只需10到30秒即可完成。
全自动运行，连续出水
时间和压差控制反洗启动。在过滤器系统内，各个过滤单元和工作站间按顺序进行反洗。工作、反洗状态之间自动切换，可确保连续出水，系统压损小，过滤和反洗效果不会因使用时间而变差。
模块化设计
用户可按需取舍过滤单元并联数量，灵活可变，互换性强。可灵活利用现场边角空间，因地制宜安装占地少。
维护简单
几乎不需日常维护，检查亦不需专用工具，可拆卸零部件很少  。
