HBD电动执行器系列
HBD系列性能参数及外型尺寸
| HBD-025 | HBD-040 | HBD-060 | HBD-100 | HBD-150 |
输出扭矩 | 250N/M | 400N/M | 600N/M | 1000N/M | 1500N/M |
电机功率 | 40W | 75W | 90W | 90W | 110W |
开启时间90° | 35s-90° | 35s-90° | 35s-90° | 105s-90° | 105s-90° |
回转角度 | 0-270° | 0-270° | 0-270° | 0-180° | 0-180° |
安装角度 | 任意安装 | ||||
箱体材质 | 铝合金压铸 | 铝合金 | |||
质量 | 12.5KG | 12.7KG | 13.0KG | 33.0KG | 33.0KG |
防护等级 | IP67 |
|
|
|
|
环境温度 | -20°C~+55°C | ||||
电源 | AC:110V、4C:220V、AC380V73P | ||||
标准配置 | 开关量程，无源信号，加热、热风循环、自动温控。 | ||||
HBD执行器阀门选配表
执行器型号 | 输出力矩 | 开启时间 90° | 软密封蝶阀 | 硬密封蝶阀 | 球阀 | 通风碟阀 |
HBD-025 | 250N/M | 38s-90° | DN150-200 | DN125-150 | DN80-100 | DN300-400 |
HBD-040 | 400N/M | 38s-90° | DN200-250 | DN150-200 | DN100-125 | DN400-500 |
HBD-060 | 600N/M | 38s-90° | DN250-300 | DN200-250 | DN125-150 | DN500-600 |
HBD-100 | 1000N/M | 105s-90° | DN300-350 | DN250-300 | DN150-200 | DN600-800 |
HBD-150 | 1500N/M | 105s-90° | DN350-450 | DN300-350 | DN200-250 | DN800-1000 |
因阀门种类繁多，各生产厂家生产的阀门扭矩都不一致，不同的使用环境。
因此，建议在选择电动执行器型号时，应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。
系列

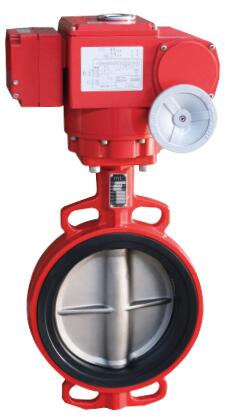

HBD系列电动执行器是新型设计的，用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
技术含量高，品质优越，性能可靠稳定
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
输出扭矩：250-1500NM
电机可反转，扭矩大，电流低
智能调速（不同阀位不同的速度调节）
防护性能：IP67
标准结构
带手轮结构
安装符合国际标准ISO5211（F07/F10）
标准产品为4个限位开关，2个标准开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
标准颜色：红色或蓝色
选配件
电位计
高精度的齿轮直接与主轴结合，连接指示阀位
比例控制器
由电子远程位置调节器组成
-输入信号：4~20mA，或0~10DVC
-输出信号：4~20mA，或0~10DVC
-可调节范围：零8mA,开16mA
-位置回转精度：0.5~1.5%（取决于安装情况）
AC/DC24V控制器
-AC/DC电功率输入（2-wire) only by user:
-内设控制功能
