HBD系列

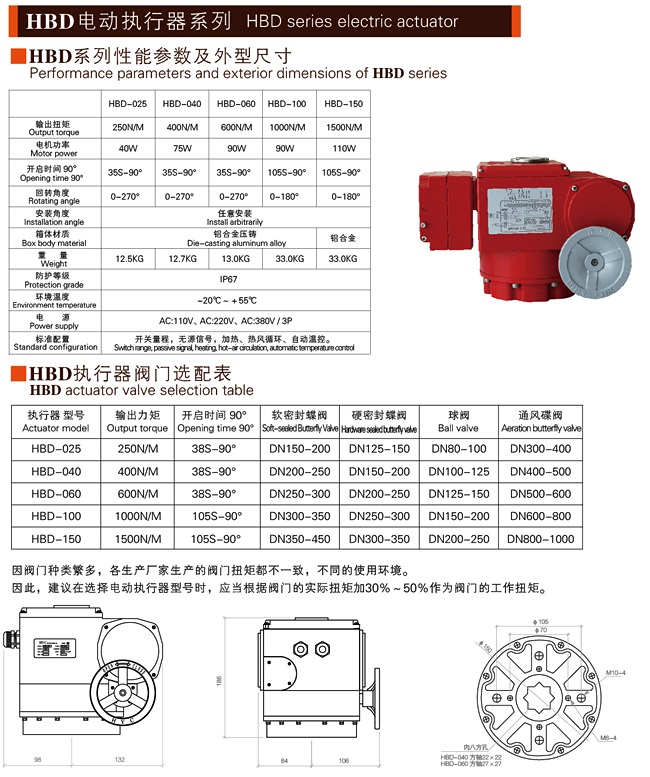

HBD电动执行器系列

HBD系列性能参数及外型尺寸



HBD-025

HBD-040

HBD-060

HBD-100

HBD-150

输出扭矩

250N/M

400N/M

600N/M

1000N/M

1500N/M

电机功率

40W

75W

90W

90W

110W

开启时间90°

35s-90°

35s-90°

35s-90°

105s-90°

105s-90°

回转角度

0-270°

0-270°

0-270°

0-180°

0-180°

安装角度

任意安装

箱体材质

铝合金压铸

铝合金

质量

12.5KG

12.7KG

13.0KG

33.0KG

33.0KG

防护等级

IP67









环境温度

-20°C~+55°C

电源

AC:110V4C:220VAC380V73P

标准配置

开关量程,无源信号,加热、热风循环、自动温控。

HBD执行器阀门选配表

执行器型号

输出力矩

开启时间 90°

软密封蝶阀

硬密封蝶阀

球阀

通风碟阀

HBD-025

250N/M

38s-90°

DN150-200

DN125-150

DN80-100

DN300-400

HBD-040

400N/M

38s-90°

DN200-250

DN150-200

DN100-125

DN400-500

HBD-060

600N/M

38s-90°

DN250-300

DN200-250

DN125-150

DN500-600

HBD-100

1000N/M

105s-90°

DN300-350

DN250-300

DN150-200

DN600-800

HBD-150

1500N/M

105s-90°

DN350-450

DN300-350

DN200-250

DN800-1000

因阀门种类繁多,各生产厂家生产的阀门扭矩都不一致,不同的使用环境。
因此,建议在选择电动执行器型号时,应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。

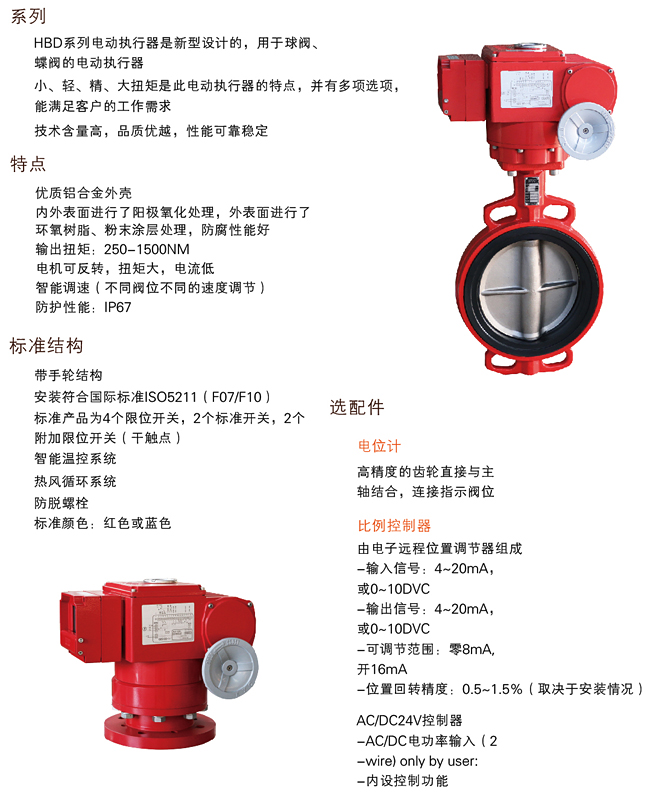

系列

HBD系列电动执行器是新型设计的,用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点,并有多项选项,能满足客户的工作需求
技术含量高,品质优越,性能可靠稳定

特点
优质铝合金外壳
内外表面进行了阳极氧化处理,外表面进行了环氧树脂、粉末涂层处理,防腐性能好
输出扭矩:250-1500NM
电机可反转,扭矩大,电流低
智能调速(不同阀位不同的速度调节)
防护性能:IP67

标准结构
带手轮结构
安装符合国际标准ISO5211F07/F10
标准产品为4个限位开关,2个标准开关,2个附加限位开关(干触点)
智能温控系统
热风循环系统
防脱螺栓
标准颜色:红色或蓝色

选配件
电位计
高精度的齿轮直接与主轴结合,连接指示阀位

比例控制器
由电子远程位置调节器组成
-输入信号:4~20mA,或0~10DVC
-输出信号:4~20mA,或0~10DVC
-可调节范围:零8mA,16mA
-位置回转精度:0.5~1.5%(取决于安装情况)
AC/DC24V控制器
-AC/DC电功率输入(2-wire) only by user:
-内设控制功能
