GLK系列滤布转盘微滤器

工作原理

    外进里出式转盘过滤器由一系列水平安装的旋转过滤盘组成，每个过滤转盘由以偶数的扇形过滤板组合而成，转盘上装有可方便拆卸的滤布，滤布材质为纤维，滤布的过滤孔径为10um。
    纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。
（1）过滤
    污水重力流进入滤池，滤池中设有布水堰。滤布采用全淹没式，污水通过滤布外侧进入，过滤液通过中空管收集，重力流通过出水堰排出滤池。整个过程为连续式。
（2）清洗
    过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过压力传感器监测池内液位变化。当该池内液位到达清洗设定
（高水位）时，PLC即可启动反抽吸泵，开始清洗过程。清洗时，滤池可连续过滤。
过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。清洗期间，过滤转盘以1转/2分钟的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起反清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右。反冲洗过程为间歇。
    清洗时，2个滤盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。当进水水质突然之间恶化，池内液位迅速上升到反洗液位，清洗时同时启动所有反冲洗泵，可同时对几组过滤转盘进行反冲洗，直至反冲洗周期恢复正常。
（3）排泥系统
    纤维转盘滤池的过滤转盘下设有斗形池底，以利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。其中，排泥间隔时间及排泥历时可以调整。

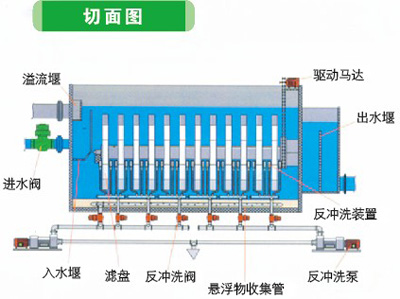

设备组成
滤池：为方形池，根据用户需要可采用钢混凝土结构或碳钢箱体、不锈钢箱体。
滤盘：纤维滤布及塑料骨架组成。
反洗装置：清洗抽吸泵及带动滤盘转动的减速机和链轮传动机构。
排泥装置：滤盘底部集泥便于污泥的沉淀及收集排放。

*.对于更大的流量、不同水质的选型,使用方式及其他技术参数请咨询本公司，本公司有权对型号及参数如修改，不另行通知。

水泥池式技术参数:

*.对于更大的流量、不同水质的选型,使用方式及其他技术参数请咨询本公司，本公司有权对型号及参数如修改，不另行通知。

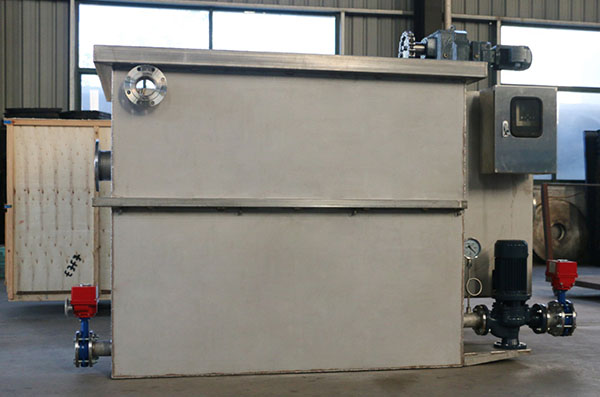

一体箱式滤布转盘微滤器

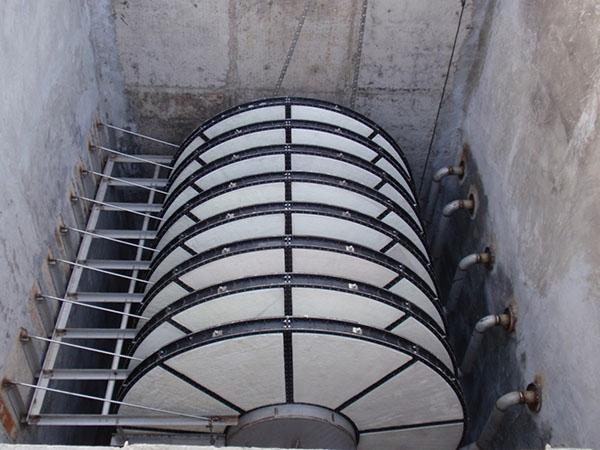

水泥池式滤布转盘微滤器

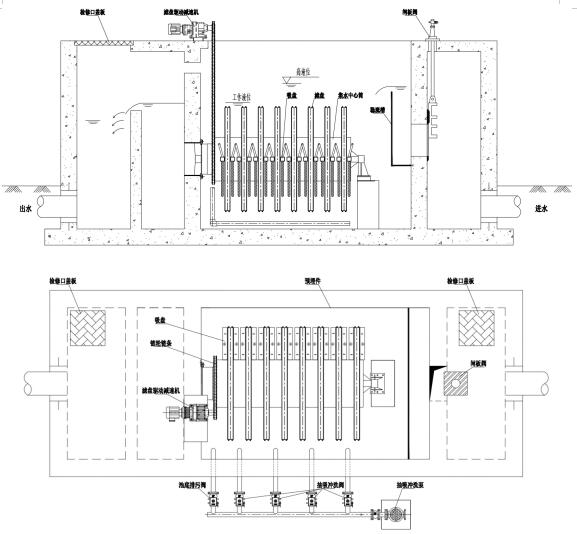

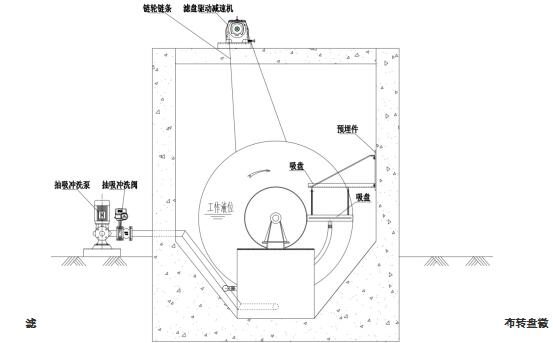

滤器的结构：
滤布转盘微滤器主要由；滤池箱体、滤盘组、滤盘抽吸反洗机构、排泥管机构、滤盘集水中心筒、滤盘清洗驱动机构、自动控制器、抽吸清洗泵、自控阀。
1、滤池箱体：不锈钢或碳钢焊接，箱体结构紧凑，重量轻，占地面积小。可调节水位落差的大小。

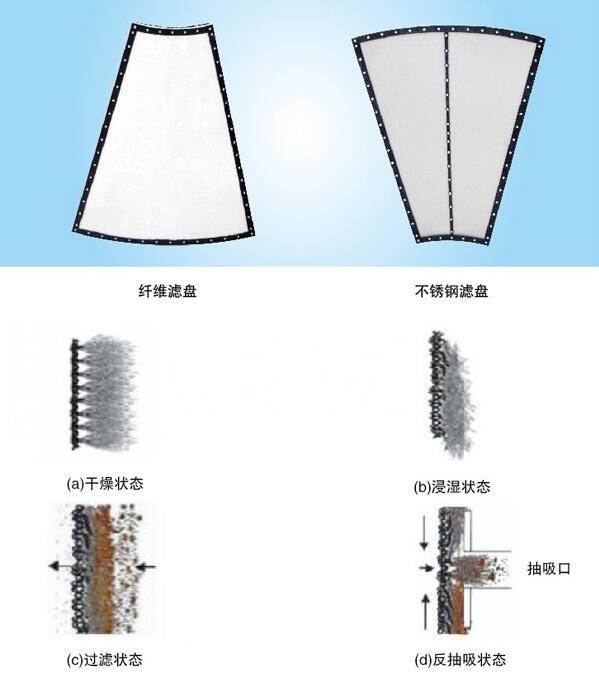

2、滤组盘：每个滤盘由3-12个独立的扇形滤盘分片组成一个圆滤盘，圆形滤盘中间空心的，两个上圆面覆盖滤布，滤盘两侧为过滤面，中间空心部为清水区。滤毛的深度储存俘获的粒子，减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2、13m2的有效浸没过滤面积，且容易从装置上取出。
3、滤盘抽吸反洗机构 ：由反洗吸盘、管道、反洗吸盘支架部件等组成。用于滤布的抽吸清洗。
4、排泥机构 ：由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。
5、滤盘集水中心筒：污水经滤盘后通过集水中心筒流入出水箱。多个滤盘安装于集水中心筒上，清洗时驱动减速机带动中心筒及滤盘旋转。
6、滤盘驱动机构：由减速机、链轮、链条等组成，用来带动集水中心筒和滤盘组的旋转运动。
7、控制器：用于控制滤盘清洗、排泥的过程，使其运行自动化，并可就地设置反洗间隔时间、排泥间隔时间。
8、抽吸清洗泵、自控阀、管道组成滤盘清洗和排泥系统。

工艺运行方式
滤布转盘微滤器的运行状态包括：滤盘静态过滤过程、负压泵抽吸清洗过程、排泥过程。
（1）静态过滤过程：污水重力流进入滤池，滤池中设有进水挡板稳流。污水通过滤盘两侧滤布进行过滤，过滤液通过集水中空筒收集，重力流通过溢流槽排出滤池。整个过程为连续。
（2）根据液位差逐渐升高。通过液位控制器检测池内的水位高度。当该水位达到反洗设定值（高水位）时，控制器即可起动抽吸清洗泵和滤盘驱动减速机及自控阀，对滤盘进行抽吸反冲洗。反洗时，滤池连续过滤出水。
过滤期间，滤盘处于静态，污水进入稳流槽后在进入滤池，污水中较大悬浮物在滤池中沉淀，污物在滤池底部沉积。
滤盘清洗期间，滤盘以2转/分的速度旋转。抽吸冲洗泵通过吸盘负压抽吸滤布表面，吸除滤布上的积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布进行反冲洗，并通清洗过管路排出反洗污水。抽洗面积仅占全滤盘面积的1%，反冲洗过程为间歇，通过液位和时间控制反清洗程序。
（3）排泥过程：滤布转盘过滤器的滤盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。

控制说明
1、系统设有自动和手动两种模式：
自动模式；操作人员根据污水情况设置好过滤时间和反洗时间，滤池即可按照控制器预先设定的程序（按时间、液位控制）进行工作；
手动方式仅在滤池调试或检修时使用，实现自控阀、抽吸反洗泵、滤盘驱动减速机的手动控制。
2、控制器并设有强制功能，强制功能是滤池在运行状态或停机状态多能完成一次自动清洗程序。
3、低液位保护功能；滤池内水位在低液位时，控制器是无法启动自动清洗程序和强制清洗程序。
4、高液位：当滤池水位到达设定上限位即自动启动清洗程序，完成清洗程序后恢复至过滤状态。
5、故障报警提示功能；自控阀的开、关不到位检测，对泵和减速机的过载检测，滤盘堵塞的报警功能。

产品应用
用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统二沉池之后。
用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤20mg/L。
用于以下领域： ①去除总悬浮固体 ②结合投加药剂可去除磷 ③可去除重金属等。
用于过滤活性泥终沉池出水，设计水质：进水SS：40mg/L（最高可承受80－100mg/L），出水SS≤10mg/L，浊度≤2 NTU。

控制系统
采用工业单片PLC自动控制，中文或英文显示。可根据压差或定时控制过滤器自动清洗，并可手动、强制清洗。现场可设定过滤时间、清洗时间。运行信号、清洗信号、故障信号输出及485通讯接口。
