电液执行机构
紧凑型电液动装置
无液压管路设计实现高效和可靠的操作
液压型﹙蓄能器﹚ ESD失效复位保护
PST功能防止阀门长时间不动作的卡涩
快开或快关
安全功能完善，故障或失电时可以自动使阀门开启，保位或关闭。
可匹配不同的液压驱动装置及电气控制系统
手动液压操作
防爆等级EXⅡBT6

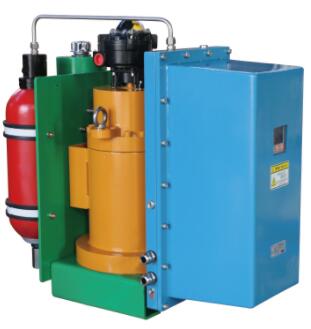

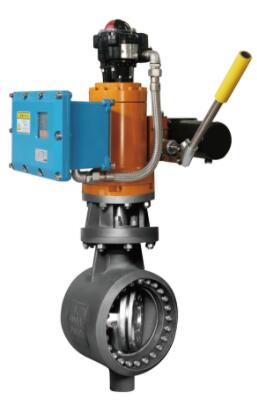

AT10电液执行器/角行程
技术性能
（AT10）扭矩范围200Nm-250000Nm
智能化的电子控制单元
集成型的液压控制系统
开关型、智能调节型
智能无级调速
配备机械定位指示器
就地或者远程控制模式
紧急情况下可使用手泵
低功率（0.3KW,1.5KW）
一体化液压泵
最大18Mpa操作压力
定位精度：2％
信号：4-20mA、DC;0-10V
90°开启时间3-300s
转动角度；0-90°（特殊定制）
工作方式；液压回程（双作用）
操作状态可视化的LED屏幕
220-380VAC（可选）
IP66防护，（EexdllBT4防爆等级）
工作环境：-20℃~55℃
型号说明
型号 | 扭矩N/M | 模式 | 驱动器防护等级 | 防爆型 | |
开关型 | 智能型 | ||||
AT10-01 | 200 | O | T | IP68 | EX |
AT10-02 | 400 | O | T | IP68 | EX |
AT10-03 | 900 | O | T | IP68 | EX |
AT10-04 | 1800 | O | T | IP68 | EX |
AT10-05 | 3800 | O | T | IP68 | EX |
AT10-06 | 5200 | O | T | IP68 | EX |
AT10-07 | 8000 | O | T | IP68 | EX |
AT10-08 | 12000 | O | T | IP68 | EX |
AT10-09 | 16000 | O | T | IP68 | EX |
AT10-10 | 27000 | O | T | IP68 | EX |
AT10-11 | 33000 | O | T | IP68 | EX |
备注:1) 如果有行程时间要求，请联系HYC
2) 更大扭矩请联系HYC，200N/M-250000N/M
3) 单作用工作方式对应的扭矩和推力是双作用的一半，选型指南 (AT10适用于角行程，AT11适用于直行程)
4) 法兰S-ISO 5211标准安装

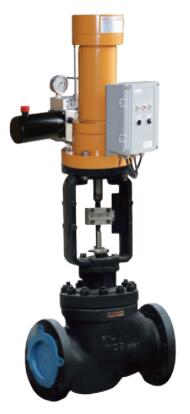

AT11电液执行器/直行程
技术性能
推力范围9600N-550,000N
智能化的电子控制单元
集成型的液压控制系统
开关型、智能调节型
智能无级调速
双作用油缸
行程15-1000mm（其他行程特殊定制）
行程时间3-300s
配备机械定位或时间定位
工作方式；开关型，智能调节型
就地或者远程控制模式
紧急情况下可使用手泵
低功率（0.3-1.5KW）
一体化液压泵
最大18Mpa操作压力
定位精度：2％
信号：4-20mA、DC;0-10V
操作状态可视化的LED屏幕
220-380VAC（可选）
IP66防护，（EexdllBT4防爆等级）
工作环境：-20℃~55℃
型号说明
型号 | 推力/KN | 模式 | 驱动器防护等级 | 防爆型 | |
开关型 | 智能型 | ||||
AT11-01 | 18 | O | T | IP68 | EX |
AT11-02 | 30 | O | T | IP68 | EX |
AT11-03 | 48 | O | T | IP68 | EX |
AT11-04 | 80 | O | T | IP68 | EX |
AT11-05 | 120 | O | T | IP68 | EX |
AT11-06 | 180 | O | T | IP68 | EX |
AT11-07 | 400 | O | T | IP68 | EX |
备注:1)如果有行程时间要求，请联系HYC
2) 如果有特殊的扭矩/推力要求，请联系HYC
3) 单作用工作方式对应的扭矩和推力是双作用的一半
选型指南(AT10适用于角行程，AT11适用于直行程)
