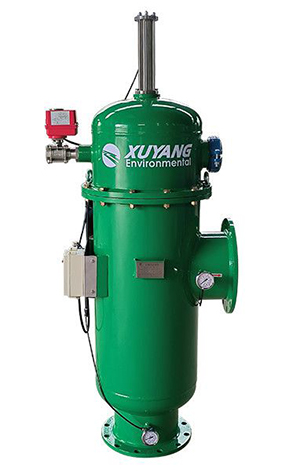

AT水力驱动自清洗过滤器

水力驱动自清洗过滤器
原理概述
原水经进水口进入过滤器本体，经过滤网过滤，颗粒杂质被截留在滤网内表面，滤后水从出水口流出。
自清洗模式可由压差，定时或手动三种方式启动，遵循压差优先原则。
当过滤器内外压差( P)达到设定值时，启动自清洗模式。排污管上的水力阀打开，吸吮扫描器吸嘴内侧产生负压，吸取杂质，同时吸吮扫描器在水力驱动下沿滤网内表面做螺旋往复。运动，无清洗盲区，杂质由排污口排出。
自清洗过滤器清洗时间有控制系统提前设定，清洗完成后排污阀关闭，整个清洗过程耗水量极小。

AT水力驱动自清洗过滤器

参数

单台处理量

25-200m³/h

过滤器清洗时压力损失

0.01Mpa

过滤精度

50～800um

控制方式

压差、时间、手动

设计压力

1.0～1.6Mpa

清洗时间

10秒/可设

工作压力

0.2～0.8Mpa

电源

AC;220v/50Hz

工作稳温度

≤60℃

功率

15w

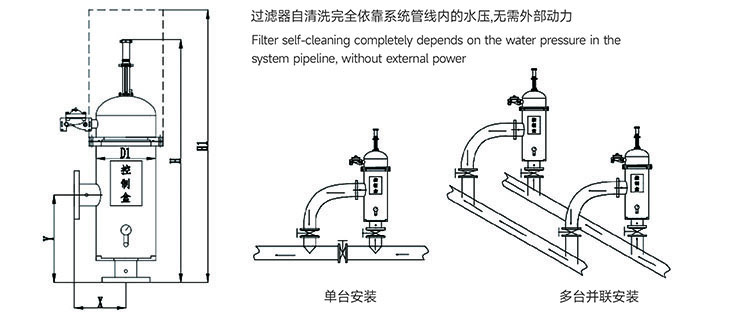

过滤器自清洗完全依靠系统管线内的水压,无需外部动力

选型规格表

型号进出水口径 (mm)滤网面积 (cm²)D1 (mm)X (mm)Y (mm)H (mm)H1 (mm)流量 (m3/h)重量 (kg)
AT-60220170027326546012106202060
AT-603801700273265460121062035180
AT-6041003400273265630143062080180
AT-60615034002732656301430620130210
AT-608200650043035073016502150250450
AT-610250700043035075017502350350380
AT-6123001200053040075021002700500470
AT-6143501200053040075021002700700500
AT-61640015600630450800215027501000610
