ST自清洗过滤器

S系列自清洗过滤器
S系列自清洗过滤器是一种全自动自清洗水过滤器，过滤器网筒内安装一套刷子，刷子由电机带动旋转，在过滤器端盖上安装一个电动排污阀。工作时，浊水由进水口进入过滤器滤筒内，通过不锈钢楔形网过滤污物。净水由出水口流出，当污物在滤网表面聚集过多时，造成过滤出水不畅，滤筒内部腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机带动刷子,旋转刷除滤网表面的污物杂质。同时打开电动排污阀排出污物，清洗时间为20-120秒(可就地可设置)。清洗时无需断流，排污压力损失不超过0.5bar，流量损失不超过1%。





型号说明
例  S  T  M  Y-200/10
S代表刷式清洗，T代表立式安装，M代表卧式安装，
Y代表在线安装，200进出口径，10代表公称压力。

控制系统
采用工业单片PLC自动控制，中文或英文显示。可根据压差或定时控制过滤器自动清洗，并可手动、强制清洗。现场可设定过滤时间、清洗时间。运行信号、清洗信号、故障信号输出及485通讯接口。

动刷式自动清洗过滤器
过滤器壳体：碳钢喷涂环氧树脂粉末、不锈钢、双相钢、碳钢衬塑
滤网：不锈钢、双相钢
清洗装置：不锈钢、双向钢、尼龙
排污阀：铸铁
密封圈：丁晴橡、胶硅橡胶、
控制箱： PVC

应用范围
1、冷却水处理——冷却塔、补充水系统、空调系统、直流系统水过滤，减少热交换器内沉淀物的产生，保持其冷却效果。
2、原水处理——可对地表河水、湖水、海水、水库水、井水及地下水进行过滤，除去沙子、细菌、藻类、有机物等等。
3、工业循环用水过滤——在对水质有一定要求的设备如：冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交换器等或供排水管路上使用，可过滤掉水中杂质，避免管路、喷嘴等零部件堵塞。
4、灌溉——尤其适用于高流量、杂质含量高的水源，农业灌溉、喷灌，公园、高尔夫球场、草皮浇灌等。
5、造纸工业——白水过滤。
6、塑料工业——注塑冷却循环水过滤。
7、膜预处理，树脂预处理，超滤预处理。
8、海水淡化预处理过滤，海水养殖过滤




ST自清洗过滤器
安装方式：立式安装
单台流量：15-1800m³/h，更大流量可由多个单机并联。
公称压力：1.0MPa、1.6MPa
工作压力：0.20～1.2MPa
最高工作温度：60℃
过滤精度：200-3500微米。
控制方式：压差、时间及手动
清洗时间：35-120秒。
清洗机构转速：14-20rpm
清洗方式：电动刷式清洗。
清洗压损：0.01-0.08MPa
工作电压：AC 380V，50HZ,三相四线，
控制电压：AC220V ，50HZ
液晶显示界面，人性化设计操作简便

ST技术参数

型号	管径 (mm)	最大流量 (m³/h)	过滤面积 (cm²)	排污阀 (mm)	D (mm)	一次清洗水量 (L)	电机功率 (kW)	重量 (kg)
ST-100	DN100/10	80	3800	DN50/10	325	130	0.55	230
ST-125	DN125/10	100	4500	DN50/10	325	130	0.55	250
ST-150	DN150/10	150	4500	DN50/10	325	130	0.55	260
ST-200	DN200/10	300	5100	DN50/10	325	130	0.55	280
ST-250	DN250/10	400	9100	DN50/10	400	180	0.75	420
ST-300	DN300/10	500	10000	DN50/10	530	180	0.75	510
ST-350	DN350/10	800	14400	DN50/10	620	200	0.75	650
ST-400	DN400/10	1000	17000	DN80/10	720	250	0.75	760
ST-500	DN500/10	1800	30000	DN80/10	920	250	0.75	950

表中流量精度为400um.其他技术参数请咨询本公司，

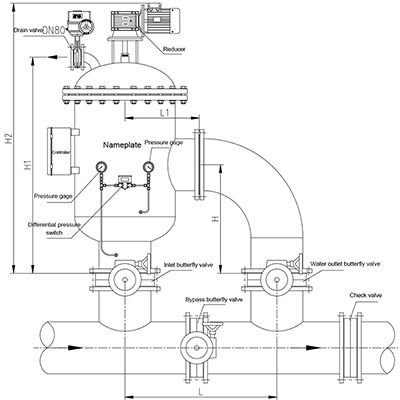

安装规格

型号	ST-100	ST-125	ST-150	ST-200	ST-250	ST-300	ST-350	ST-400	ST-500
H	500	540	550	630	630	750	750	750	900
H1	990	1070	1090	1200	1200	1360	1390	1480	1525
H2	1120	1280	1300	1420	1450	1650	1750	1810	2120
L	650	700	650	700	850	950	1050	1300	1650
L1	283	283	283	283	345	415	475	515	650
