全自动反冲洗过滤系统专用的水力控制阀门，靠管线系统压力驱动，可自动进行两位三通切换，实现过滤器自动反冲洗。结构简单，可靠性高，可确保在无维护的情况下长时间稳定运行。隔膜驱动结构只需很短的行程即可平稳地改变水的流向，在反冲洗口开启时关闭进水口，反之亦然。避免过滤器漫溢或清水与废水相混合。

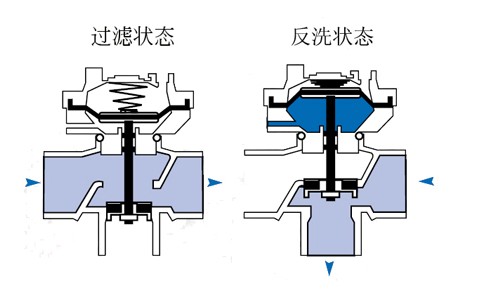

工作原理
51系列反冲洗阀 58系列反冲洗阀
模型 | A | B | C | L | ||||
mm | lnch | mm | lnch | mm | lnch | mm | lnch | |
51-2×2 | 90 | 3 1/4 | 97.5 | 4 1/8 | 97.5 | 4 1/8 | 195 | 7 7/8 |
58-3×2 | 157 | 6 1/8 | 175 | 6 7/8 | 112 | 4 3/8 | 287 | 11 1/4 |
58-3×3 | 157 | 6 1/8 | 112 | 4 3/8 | 175 | 4 3/8 | 287 | 11 1/4 |
58-4×3 | 167 | 6 1/4 | 126 | 4 7/8 | 187 | 7 1/4 | 313 | 12 1/2 |
产品特点:
结构简单，安装容易，节省投资
超强水力性能，工位转换无摩擦
高可靠性，活动部件运行平稳
定位准确
防化学腐蚀材料，适合多种介质
水流转向迅速，放冲洗效率高
基本参数:
标准压力等级：10bar
最小工作压力：1.0bar
2"-20方/小时，铸铁或铜，卡口/BSP螺纹
3"-35方/小时，铸铁或塑料，卡口/BSP螺纹
4"-80方/小时，铸铁或塑料，卡口/BSP螺纹
典型应用
反冲洗阀应用于至少有两个并列过滤单元的自动反冲洗过滤系统，即：在反冲洗过程中，经一个过滤单元过滤后的洁净水作为另外一个过滤单元的冲洗水。
当接受到控制器发出的水力信号后，反冲洗阀内改变水流的流向：关闭进水口，打开排水口，经其它过滤单元过滤后的洁净水进入此单元进行冲洗，并将冲洗水经排放口排放。
