HBC系列

HBC电动执行器系列

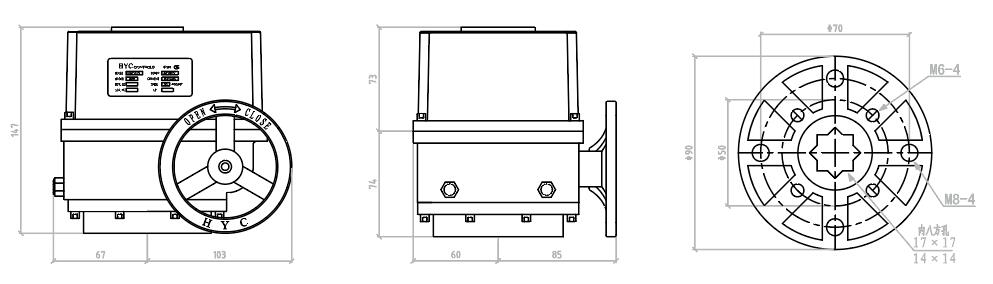

性能参数及外型尺寸



HBC-007

HBC-010

HBC-015

输出扭矩

18N/M

100N/M

150N/M

电机功率

20W

20W

20W

开启时间 90°

25s-90-90°

35S-90°

48s-90°

回转角度

0-270°

0-270°

0-270°

安装尺寸

IS005211  F05-07   八角内孔输 14X14  17X17

箱体材质

铝合金压铸

重量

3.8KG

防护等级

IP67

环境温度

-20°C~+55°C

电源

AC:110VAC:220V

标准配置

开关量程,无源信号,加热、热风循环、自动温控。

HBC执行器阀门选配表

执行器型号

输出力矩

开启时间 90°

软密封蝶阀

硬密封蝶阀

球阀

UPVC 球阀

通风碟阀

HBC-007

70N/M

25s-90°

DN50-80

DN40

DN40

DN50-65

DN80-100

HBC-010

100N/M

35s-90°

DN80-100

DN50

DN50

DN65-80

DN100-200

HBC-015

150N/M

48s-90°

DN100-125

DN65

DN65

DN80-100

DN200-250

因阀门种类繁多,各生产厂家生产的阀门扭矩都不一致,不同的使用环境。因此,建议在选择电动执行器型号时,应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。



系列

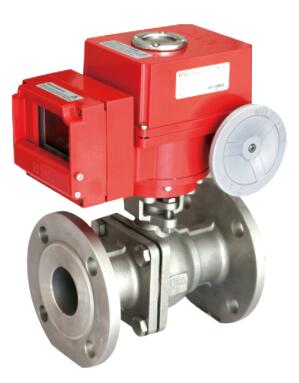

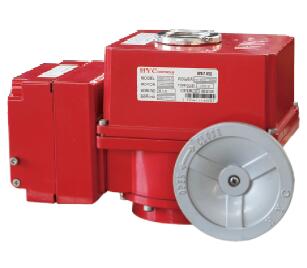

HBC系列电动执行器是新型设计的,精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点,并有多项选项,能满足客户的工作需求
技术含量高,品质优越,性能可靠稳定

特点
优质铝合金外壳
内外表面进行了阳极氧化处理,外表面进行了环氧树脂、粉末涂层处理,防腐性能好
输出扭矩:70-150NM
电机可反转,扭矩大,电流低
防护性能:IP67

标准结构
带手轮结构
安装符合国际标准ISO5211F05/F07
标准产品为4个限位开关,2个标准开关,2个附加限位开关(干触点)
智能温控系统
热风循环系统
防脱螺栓
标准颜色:绿色、红色或蓝色

电位计
高精度的齿轮直接与主轴结合,连接指示阀位

比例控制器
由电子远程位置调节器组成
-输入信号:4~20mA0~10DVC
-输出信号:4~20mA0~10DVC
-可调节范围:零8mA,16mA
-位置回转精度:0.5~1.5%(取决于安装情况)

AC/DC24V控制器
-AC/DC电功率输入(2-wire) only by user:
-内设控制功能
